微控制器單元MCU被廣泛應用在多種家用電器中如，空調，洗衣機，微波爐，吸塵器等，MCU主要應用于電機的控制，模擬傳感器測量、前面板鍵盤控制以及在LED/LCD上顯示結果等。

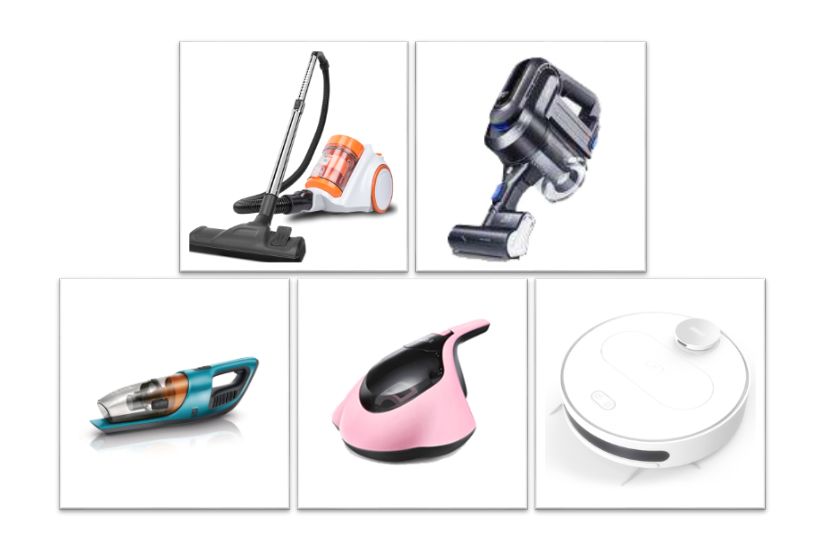

      在吸塵器中，MCU采用PMW和比較器驅動和控制三相電機（BLDC），并通過一個外部ADC接收不同的模擬輸入（加速計、CT電流傳感器和吸力傳感器）。通過板上RTD和熱敏電阻實現溫度感應，并采用外部EEPROM存儲數據。此外，微控制器還可接收不同的濾波器輸入（用于對空氣濾波器進行監控）。微控制器使用時鐘和定時器實現休眠模式并在工作中添加延遲，采用蜂鳴器（PWM型）生成不同頻率的音調。此外，微控制器還利用繼電器驅動器和TRIAC驅動電路來切換電力線AC輸入的開/關。

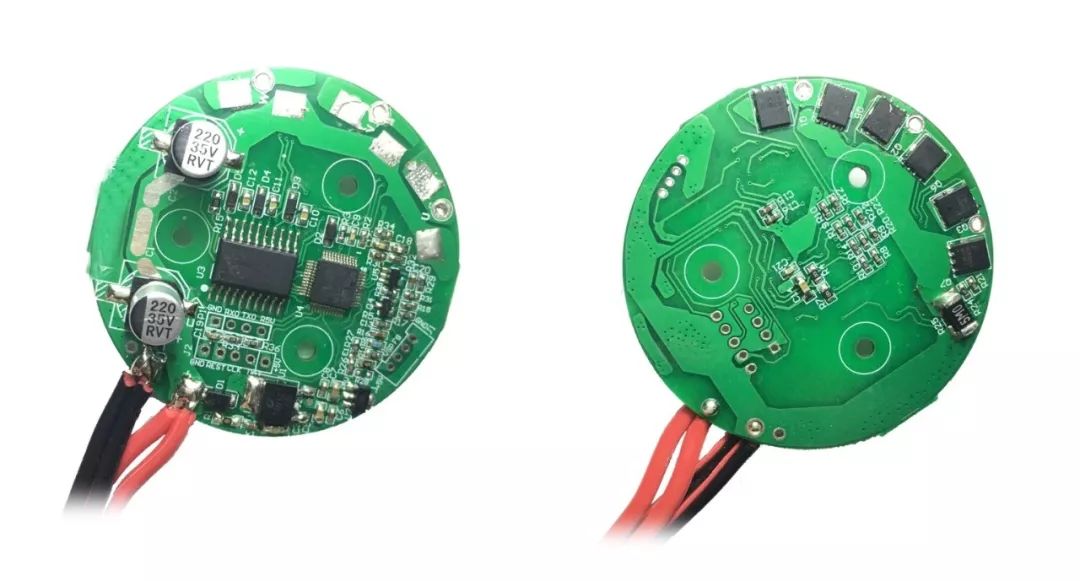

    針對吸塵器MCU應用，靈動微電子推出了一種以微控制器MM32SPIN05為主控的應用解決方案，這款MUC微控制器主要用于吸塵器電機控制，電壓范圍 : 18~28V，內核為· ARM Cortex M0運行速度最高可達96MHz，轉速范圍 : Up to 85000RPM (2poles)，并有無傳感磁場導向控制，可以使用滑模觀測器估測轉子角度，通過單電阻三相電流采樣，并支持順逆風啟動, 有無負載啟動，此外還增加了過流,過壓, 堵轉保護等保護功能，可以說是一款非常適合用于吸塵器電機控制的應用解決方案。
