MM32SPIN120B使用高性能的內核為M0的國產32位MCU，工作頻率可高達72MHz，內置Flash高速存儲器，具有豐富的增強型I/O端口和外設連接到外部總線。MM32SPIN120B包含1個12位的ADC、1個比較器、1個16位通用定時器、1個32位通用定時器、3個16位基本定時器、1個16位高級定時器。還包含標準的通信接口：1個I2C接口、2個SPI接口和1個UART接口。

MM32SPIN120B內嵌兩組具備有自舉二極管的N通道半橋柵極驅動器，提供QFN32封裝形式，適合于單相永磁無刷電機和快速無線充電等多種應用場合。靈動微一級代理提供免費開發板測試及技術支持.

MM32SPIN120B產品特性
•內核與系統
–32位ARM®Cortex®-M0處理器內核
–最高工作頻率可達72MHz
–單指令周期32位硬件乘法器
•兩組N型半橋式柵極驅動器(GATE-DRIVER)
–工作電壓范圍：4.5V~15V
–二相柵極驅動器
–驅動能力：5000pF負載，上升時間與下降時間為75ns
–UVLO保護
–上下橋短路自動保護功能
•存儲器
–高達32K字節的閃存程序存儲器
–高達4K字節的SRAM
•時鐘、復位和電源管理
–2.0V~5.5V供電
–上電/斷電復位（POR/PDR）、可編程電壓監測器（PVD）
–外部2~24MHz高速晶體振蕩器
–內嵌經出廠調校的48/72MHz高速振蕩器
–內嵌40KHz低速振蕩器
•低功耗
–睡眠、停機和待機模式
•1個12位模數轉換器，1μS轉換時間（多達8個輸入通道）
–轉換范圍：0~VDDA
–支持采樣時間和分辨率配置
–片上溫度傳感器
–片上電壓傳感器
•1個比較器
•5通道DMA控制器
–支持的外設：Timer、UART、I2C、SPI和ADC
•多達16個快速I(mǎi)/O端口：
–所有I/O口可以映像到16個外部中斷
–所有端口均可輸入輸出5V信號
•調試模式
–串行單線調試（SWD）
•多達9個定時器
–1個16位4通道高級控制定時器，有4通道PWM輸出，以及死區生成和緊
急停止功能
–1個16位定時器和1個32位定時器，有高達4個輸入捕獲/輸出比較，可用
于IR控制解碼
–2個16位定時器，有1個輸入捕獲/輸出比較和1個OCN，死區生成，緊急停止，調制器門電路用于IR控制 –1個16位定時器，有1個輸入捕獲/輸出比較
–2個看門狗定時器（獨立的和窗口型的）
–1系統時間定時器：24位自減型計數器
•多達4個通信接口
–1個UART接口
–1個I2C接口
–2個SPI接口
•96位的芯片唯一ID（UID）
•采用QFN32封裝

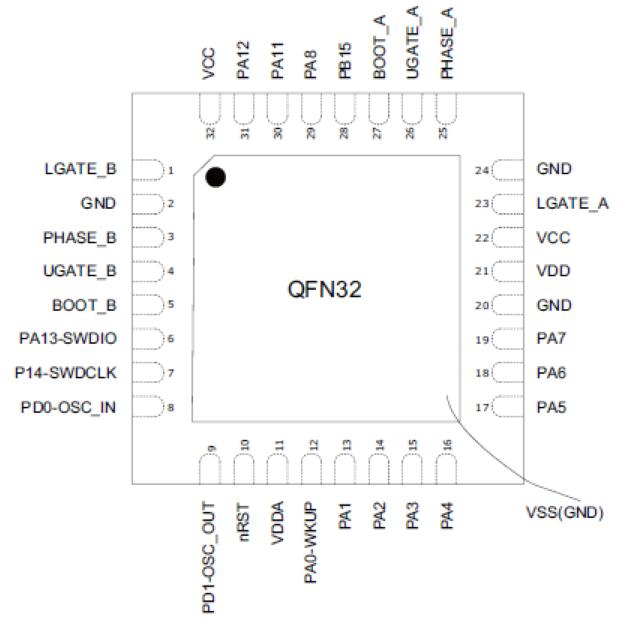

MM32SPIN120B引腳定義

低功耗模式
產品支持低功耗模式，可以在要求低功耗、短啟動時間和多種喚醒事件之間達到最佳的平衡。
睡眠模式
在睡眠模式，只有CPU停止，所有外設處于工作狀態并可在發生中斷/事件時喚醒CPU。
停機模式
在保持SRAM和寄存器內容不丟失的情況下，停機模式可以達到最低的電能消耗。在停機模式下，HSI的振蕩器和HSE晶體振蕩器被關閉。可以通過任一配置成EXTI的信號把微控制器從停機模式中喚醒，EXTI信號可以是16個外部I/O口之一、PVD的輸出的喚醒信號。
待機模式
待機模式可實現系統的最低功耗。該模式是在CPU深睡眠模式時關閉電壓調節器。內部所有的1.5V部分的供電區域被斷開。HSI和HSE振蕩器也都關閉,可以通過WKUP引腳的上升沿、NRST引腳的外部復位、IWDG復位喚醒或者看門狗定時器喚醒不復位。SRAM和寄存器的內容將被丟失。
